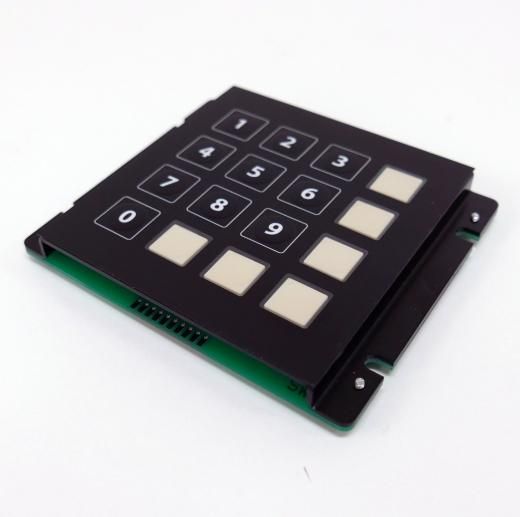

エンボスシートキーボード

HB-16M-1

塵や水滴に強く、押した感触がある組込み型キーボード

6,800円(税込7,344円)

HBシリーズは、メカニカルキーにエンボス加工を施しストローク幅を持たせ シートタイトとしては今までにないストロークの深いクリック感を実現しました。

  • 19ミリピッチ テンキー
    パソコン等と同じ19ミリのキーピッチなので作業者が操作しやすい。
  • シートタイプ
    ポリエステルシートに覆われており、耐水・対塵性などの耐環境特性に優れている。
  • 確実なダブルアクション
    エンボス加工とメカニカルキーの組み合わせにより確かな手応えがあります。
  • レイアウト自由自在
    無地キーには自由に文字が刻印できるので簡単にオリジナルキーホードが作れる。
    (数字キーが印刷されたタイプと無刻印タイプを標準化 *1)
主な用途
  • 立体駐車場・時間貸し駐車場の操作盤
  • 放送・映像機器・POSシステムの入力
  • 業務用の電子ロックキー・金庫
  • 医療器・建築機械・工作機械の数値入力
  • その他数値入力用として
主な仕様
キー数16キー  回路   マトリクス

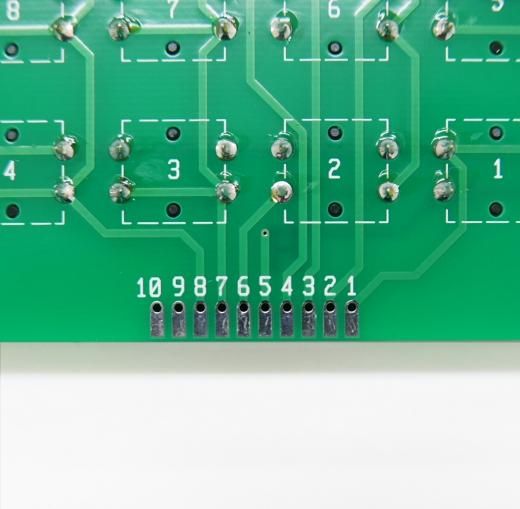

端子2.54ピッチ 半田端子 コネクター実装可能
無地キー白色 *1
外形寸法97×111×12mm
シート寸法97×91mm
材質ポリエステル・鉄・ガラスエポキシ
定格電圧・電流DC3V〜24V・1〜50mA
接触抵抗(初期値)100mΩ以下
使用周囲温度−20〜50℃
使用周囲湿度35〜85%RH
動作力11,27N
スイッチストローク0.3mm(1mm *2) *2エンボス含
スイッチ寿命300万回以上
*1 キートップのレイアウトについて

標準の白色の他にオーダーシートに記載された7色からお選び頂けます。

◎文字入れ方法1
粘着剤付きの用紙にプリントし、キートップに貼ってご使用ください。
◎文字入れ方法2
キートップを取り外しシルクスクリーン印刷やレーザー刻印を施しご使用ください。
◎文字入れ方法3
当社にて文字をキートップに彫刻し納入いたします。(納期 受注後3週間)
彫刻入りキートップへの交換はお客様が行います。
同じ文字入れが50台以上のご注文についてはシルクスクリーン印刷でも承ります。

寸法図ダウンロード
回路図ダウンロード
キートップオーダーシートダウンロード

JAN  4539113107659

サンプル価格  6800円
10個以上は数割あります。お問い合わせ下さい。
